Тонометр ИАДМ-ОПММ механический с манометром ММТ-3

0. Инструкции и описание.

Скачать описание и основные технические характеристики от завода- изготовителя для манометра ММТ-3 здесь:  mmt-3.rar

1. Общее описание

Тонометр ИАДМ-ОПММ механический с манометром ММТ-3



Измеритель артериального давления мембранный общего применения с механическим манометром ( ИАДМ-ОПММ )предназначен для измерения систолического и диастолического артериального давления косвенным методом Короткова.

Тонометр ИАДМ-ОПММ может использоваться в медицинских лечебно - профилактических учреждениях и для индивидуального пользования.

1.1. Основные технические характеристики тонометра ИАДМ-ОПММ с манометром ММТ-3

Диапазон измерения давлений - от 26,7 до 400 гПа (20-300 мм рт.ст. Цена деления шкалы - 2,67 гПа {2 мм рт.ст.)

Предел допускаемой основной погрешности мембранного манометра на участке шкалы от 80 до 320 гПа (60-240 мм рт.ст.) - +_4 гПа (+ 3 гш рт.ст.), а в остальном диапазоне шкалы + 5,33 гПа (+ 4 мм рт.ст.).

Принцип работы тонометра ИАДМ-ОПММ основан на выделении и фиксации тонов Короткова при их появлении и исчезновении при медленном снижении давления в манжете.

1.2. Методика измерения давления тонометром  ИАДМ-ОПММ  с манометром ММТ-3

Перед измерением артериального давления присядьте к столу. Положите руку на стол. Наденьте манжету таким образом, чтобы штуцера, к которым присоединены трубки, соединяющие манжету с манометром и нагнетателем, находились над проекцией пережимаемой артерии . При правильно наложенной манжете между нею и рукой можно ввести один палец. Оливы фонендоскопа вставьте в ушные раковины, а головку поместите в область локтевого сгиба, где пульс прощупывается наиболее сильно. Ритмично сжимая баллон нагнетателя, создайте давление в манжете на 30-40 мм рт.ст.  (40-60 гПа) выше предполагаемого артериального давления, ориентируясь на показателях манометра ММТ-3 (Манометра мембранного точного -3)

Тонометр ИАДМ-ОПММ укомплектован нагнетателем с вращающимся декомпрессионным устройством,  его необходимо закрыть, повернув декомпрессионное устройство по часовой стрелке до упора. Понижение давления осуществляется легким плавным поворотом декомпрессионного устройства против часовой стрелки. Ускоренный сброс давления проводят поворотом декомпрессионного устройства против часовой стрелки до упора.

Медленно понижайте давление в манжете, отмечая показания манометра ММТ-3  в момент появления первого из прослушиваемых тонов Короткова, что соответствует систолическому (верхнему) артериальному давлению, и в момент исчезновения прослушиваемых тонов, что соответствует диастолическому (нижнему) артериальному давлению.

2. Возможные проблемы и мелкий ремонт тонометра

2.1 Стрелка манометра ММТ-3 медленно поднимается при нагнетании давления в манжете  и медленно опускается при  открытии декомпрессионного устройства. При этом чувствуется хорошее нагнетание давления в манжете.

Проверить трубку, идущую от манжеты  к манометру ММТ-3. Скорее всего она забилась и плохо пропускает воздух. Прочистить трубку и пластмассовый переходник.

2.2 .Разборка нагнетателя тонометра  ИАДМ-ОПММ

2.2.1 Нагнетатель тонометра  ИАДМ-ОПММ в сборе :

Нагнетатель в сборе

 2.2.2 . Аккуратно снимаем  ободок нагнетателя

Ободок нагнетателя снят

2.2.3. Отделяем баллон нагнетателя от вращающегося декомпрессионного устройства:

Баллон нагнетателя снят

3.  Полезные ссылки

--  Механический тонометр - тема из сайта ремонтников

Программа для записи компакт дисков CDBurnerXP

0.  CDBurnerXP скачать бесплатно можно здесь: cdbxp_setup_4.4.1.3099.rar

1.Общее описание программы CDBurnerXP

Бесплатно скачав CDBurnerXP, можно записывать CD, DVD и Blue Ray диски. CDBurnerXP бесплатна для бизнеса и может использоваться в масштабах предприятия для записи компакт дисков. В программе CDBurnerXP достаточно много функций для записи компакт дисков и управления процессом записи. С помощью CDBurnerXP можно создавать диски с данными и скачанной музыкой, стирать диски, создавать и записывать ISO-образы дисков, копировать диски, управлять сессиями диска, изменять язык пользовательского интерфейса программы.

Рис.1. Окно CDBurnerXP для выбора работы

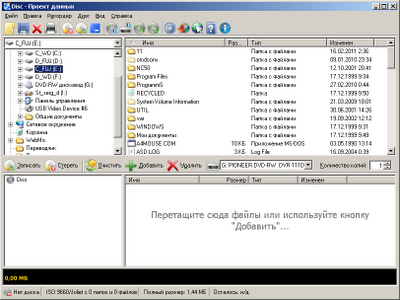

Рис.2. Окно CDBurnerXP для работы с данными

2. Полезная ссылка
-- Сайт программы CDBurnerXP   -    https://cdburnerxp.se/

3. Создание ISO образа файлов и каталогов при помощи программы CDBurnerXP.

Для создания ISO - образа   при помощи программы CDBurnerXP необходимо проделать следующие операции :

3.1. Запускаем программу  CDBurnerXP и увидим окно для выбора работы- Рис.1.  Выберем пункт "Диск с данными. Создание ISO-образов, запись дисков с данными, MP3-дисков и видеодисков".

Нажимаем кнопку "OK"  и переходим в окно "Проект данных" - Рис.2.

3.2. Выбираем необходимый нам для записи в виде ISO- образа каталог или файл при помощи проводника программы CDBurnerXP:

Рис. 3.  Выбор файла и каталога для записи
в виде ISO- образа

3.3. Затем перетаскиваем его в область проекта для записи:

Рис. 4. Перетаскиваем информацию в
область проекта для записи

3.4. После этого нажимаем Файл - Сохранить проект как ISO-образ :

Рис.5. Запись проекта как ISO образа

3.5. Появится стандартный диалог сохранения файла:

Рис.6. Диалог сохранения ISO-образа

3.6. Выбираем имя и место сохранения ISO –образа и нажимаем “Сохранить”. Появится окошко с прогресс-баром. По окончании работы окошко исчезнет:

Рис.7. Создание ISO образа

3.7. ISO образ при помощи программы CDBurnerXP успешно создан.

Посты по теме :

• UltraISO - программа для работы с образами CD/DVD дисков

VirtualBox и сеть.Режим Виртуальный адаптер хоста.Подключение к Интернет.

0. Итак, мы настроили локальную сеть между Хост-системой Windows XP Service Pack 2  и локальными машинами Windows 98 и Windows XP - смотри  VirtualBox и сеть.Режим Виртуальный адаптер хоста . Настроим теперь связь с интернетом.

1. Настройка Windows XP для связи с интернетом

На виртуальной машине Windows XP  в свойствах TCP/IP ставим Основной Шлюз = 192.168.0.1 и Предполагаемый DNS сервер = 192.168.0.1 . 192.168.0.1 - это адрес хоста в локальной сети. На хосте находится  выход в интернет.

Настройка свойств TCP/IP

Перезагружаем Виртуальную машину Windows XP и должны получить связь с интернетом.:

Интернет в Windows XP

2. Настройка Windows 98 для связи с интернетом

Вспомним ( см. VirtualBox и сеть.Режим Виртуальный адаптер хоста) , на виртуальной машине Windows 98  в свойствах TCP/IP стоит  IP = 192.168.0.3, маска 255.255.255.0

IP адрес и маска свойств TCP/IP

Поставим  шлюз = 192.168.0.1 - это адрес хоста в локальной сети, на котором находится выход в интернет

Адрес шлюза свойств TCP/IP

Затем ставим DNS = 192.168.0.1 и имя компьютера, на котором выход в интернет – имя хоста.

Адрес и имя DNS свойств TCP/IP

Перезагружаем Виртуальную машину Windows 98 и должны получить связь с интернетом:

Интернет в Windows 98

3.Возможные проблемы.

3.1. Отсутствует интернет в виртуальных машинах, а на хосте интернет есть, и сеть работает – т.е. связь между машинами локальной сети существует.

 В частности, на виртуальной машине Windows XP:

Не работает интернет на  виртуальной машине Windows XP

Можно попробовать следующий метод устранения неисправности.

Надо на Хосте запустить команду  ipconfig /all. И посмотреть на начало его сообщений:

Лог ipconfig/all  - нет маршрутизации

Мы видим, что ipconfig сообщает:

IP-маршрутизация включена . . . . : нет

В этом случае можно попробовать следующее. Перейти ПУСК - Панель Управления - Администрирование – Службы. Затем найти службу Брандмауэр Windows/Общий доступ к интернету (ICS):

Службы Windows XP

После чего - Перезапустить службу.
Затем проверить включение маршрутизации - запустить команду  ipconfig /all. И посмотреть на начало его сообщений:

Лог команды ipconfig/all - есть маршрутизация

Мы видим, что ipconfig стал сообщать:

IP-маршрутизация включена . . . . : да

Идем в виртуальную машину и видим, что интернет заработал:

Интернет в ВМ Windows XP заработал

4. Скачать инструкцию по работе с Oracle VM VirtualBox здесь: User-Manual-VirtualBox.pdf . В том числе рассказано про работу с сетью и режим  Виртуальный адаптер хоста

5. Полезные ссылки.

--  Перевод документации VirtualBox v2

--  Строим локальную сеть

VirtualBox и сеть.Режим Виртуальный адаптер хоста

0 Аппаратная часть виртуальной сети

Для каждого сетевого интерфейса, вы можете выбрать оборудование, которое будет подключено к виртуальной машине. VirtualBox может эмулировать работу следующего сетевого оборудования:

  AMD PCNet PCI II (Am79C970A);

  AMD PCNet FAST III (Am79C973, the default);

  Intel PRO/1000 MT Desktop (82540EM);

  Intel PRO/1000 T Server (82543GC);

  Intel PRO/1000 MT Server (82545EM);

  Paravirtualized network adapter (virtio-net).

Сетевая карта PCNet FAST III устанавливается по умолчанию т.к. она поддерживается практически всеми операционными системами, as well as the GNU GRUB boot manager.

0.1. Windows XP Сетевая карта PCNet FAST III в режиме Виртуальный адаптер хоста хорошо и без проблем ставится в Windows XP:

Настройки сети Windows XP в VirtualBox

Диспетчер устройств Windows XP

Если установки сети машины хоста такие, как и в  VirtualBox и сеть. Настройки хоста, то появится сетевое подключение со следующими свойствами:

Состояние подключения

Детали сетевого подключения

0.2. Windows 98  В Windows 98 сетевая карта PCNet FAST III в режиме Виртуальный адаптер хоста:

Настройки сети Windows 98 в VirtualBox

Ее можно поставить следующим образом. После того как установились драйвера, и потребовалась перезагрузка, следующая загрузка не происходит. Необходимо переключиться в SafeMode, произвести загрузку и установить вручную статический адрес, например :

IP адрес и маска для Windows 98

После этого произвести перезагрузку в нормальном режиме. Сетевая карта PCNet FAST III в режиме Виртуальный адаптер хоста  установится.

Диспетчер устройств Windows 98

  1. Виртуальный адаптер хоста.

    Режим Виртуальный адаптер хоста был добавлен в версии VirtualBox 2.2. Данный режим можно рассматривать как гибрид режимов сетевого моста и внутренней сети: как и режиме сетевого моста, виртуальные машины могут соединяться друг с другом и с хост-системой, как будто бы они соединены через физический коммутатор. Как и в режиме внутренней сети, нет необходимости в предоставления физического сетевого интерфейса и виртуальные машины не могут общаться с внешней сетью хоста, т.к. они никак не связаны с физическим сетевым интерфейсом.

    При использовании режима внутренней сети, VirtualBox создает новый программный интерфейс на хосте, который добавляется к списку существующих сетевых интерфейсов хоста. Другими словами, в режиме сетевого моста существующий физический интерфейс используется для подключения виртуальных машин, а в режиме "виртуальный адаптер хоста" создается новый "петлевой" интерфейс хоста. В режиме внутренней сети трафик между виртуальными машинами не "виден", а трафик "петлевого" интерфейса возможно перехватить.

    Режим виртуального адаптера хоста удобно использовать для нескольких предварительно настроенных виртуальных систем, которые предназначены для совместного использования. Например, одна виртуальная машина представляет собой web сервер, который использует вторую с сервером базы данных. Другой дополнительный, сетевой интерфейс (мост) может соединить web сервер с внешним миром для выдачи данных, но внешнему миру не будет доступа к серверу базы данных.

Для установки интерфейса виртуальной машины в режим виртуального адаптера:

    перейдите на вкладку "Сеть" в окне настроек виртуальной машины и установите для интерфейса режим "Виртуальный адаптер хоста"

    Для данного режима, как и для режима внутренняя сеть, вы можете использовать сервер DHCP встроенный в VirtualBox. Это позволит управлять IP адресами для интерфейсов в режиме виртуальный адаптер хоста, вместо того чтобы вручную назначать IP адреса.

    В графическом интерфейсе VirtualBox, вы можете получить список всех виртуальных сетей хоста, через "Файл" -> "Настройки" -> "Сеть". Кликнете на имени сети и кнопку "Редактировать" справа, для того чтобы изменить свойства устройства и настройки DHCP.

2. Настройка локальной сети с виртуальным адаптером хоста.

2.1. На хосте, у того подключения, которое соединено с интернетом, разрешаем общий доступ подключения к Интернету.

Разрешение общего доступа ICS

 2.2. После этого действия соединение  VirtualBox Host-Only Network получит IP = 192.168.0.1 маска 255.255.255.0

IP адрес  и маска для  VirtualBox Host-Only Network

2.3. Если загрузить Windows 98, у которой IP = 192.168.0.3 маска 255.255.255.0, то можно увидеть связь по сети между Windows 98 и хостом

Вид на сеть со стороны Хоста

Вид на сеть со стороны ВМ Windows 98

2.4. На виртуальной машине Windows XP  ставим IP = 192.168.0.2 маска 255.255.255.0:

IP адрес и маска для Windows XP

2.5. Делаем перезагрузки виртуальным машинам и хосту и увидим сеть между всеми 3 машинами – 2 виртуальных машины и хост

Вид на сеть со стороны ВМ Windows XP

На хосте и ВМ Windows 98 – аналогично, станут доступны все машины из сети.

3. Скачать инструкцию по работе с Oracle VM VirtualBox здесь: User-Manual-VirtualBox.pdf . В том числе рассказано про работу с сетью и режим  Виртуальный адаптер хоста

4. Полезные ссылки.

--  Перевод документации VirtualBox v2

--  Oracle VM VirtualBoxUser Manual

VirtualBox и сеть. Режим NAT

0 Аппаратная часть виртуальной сети

Для каждого сетевого интерфейса, вы можете выбрать оборудование, которое будет подключено к виртуальной машине. VirtualBox может эмулировать работу следующего сетевого оборудования:

  AMD PCNet PCI II (Am79C970A);

  AMD PCNet FAST III (Am79C973, the default);

  Intel PRO/1000 MT Desktop (82540EM);

  Intel PRO/1000 T Server (82543GC);

  Intel PRO/1000 MT Server (82545EM);

  Paravirtualized network adapter (virtio-net).

Сетевая карта PCNet FAST III устанавливается по умолчанию т.к. она поддерживается практически всеми операционными системами, as well as the GNU GRUB boot manager.

И действительно, эта карта в режиме NAT хорошо и без проблем установилась  в Windows 98:

Настройки сети Windows 98 в VirtualBox

Диспетчер устройств Windows 98

 Сетевая карта PCNet FAST III  в режиме NAT хорошо и без проблем ставится и в Windows XP:

Настройки сети Windows XP в VirtualBox

Диспетчер устройств Windows XP

1.Network Address Translation (NAT)

Режим Network Address Translation (NAT) предоставляет наиболее простой способ доступа к внешней среде из виртуальной машины. Обычно, для него не требуется никаких настроек хоста и гостевой системы. Поэтому он является сетевым режимом, настраиваемым по умолчанию.

Виртуальная машина с сетевым интерфейсом в режиме NAT подключается к сети, также как реальный компьютер подключается к Internet через маршрутизатор. "Маршрутизатором" в данном случае выступает сетевой модуль VirtualBox, который обрабатывает сетевой трафик виртуальной машины. Недостаток режима NAT, как и в случае локальной сети за маршрутизатором, в том, что виртуальная машина недоступна для внешней сети (internet); вы не можете обрабатывать сетевые запросы, пока не настроите переброс портов.

Виртуальная машина получает сетевой адрес и другие его настройки в локальной сети от сервера DHCP встроенного в VirtualBox. Таким образом, IP адрес присваивается виртуальной машине отличный от сетевого адреса сети хоста. Возможно настроить использование нескольких сетевых карт в виртуальной машине в режиме NAT, тогда первая карта будет принадлежать локальной сети 10.0.2.0, вторая 10.0.3.0 и т.д.

В режиме NAT, сетевому интерфейсу гостя назначается по умолчанию адрес IPv4 в сети 10.0.x.0/24, где x равен порядковому номеру интерфейса виртуальной машины плюс 2. То есть x равен 2, если имеется только один активный NAT интерфейс. В данном случае гостю присваивается адрес 10.0.2.15 , адрес шлюза устанавливается в 10.0.2.2, а сервер имен (dns) 10.0.2.3 .

Действительно, практика подтвердила, что с режимом NAT в VirtualBox, сеть в виртуальных машинах Windows XP и Windows 98 настраиваются сама без каких либо сложностей. Достаточно установить режим NAT при инсталляции системы в виртуальную машину VirtualBox-а и сеть установится . Также без проблем устанавливается сеть  если карту подключить уже после установки операционной системы.

2. Выполнение команды ipconfig /all  для режима NAT виртуальных машин.

В Windows 98 следующие настройки сети:

Лог ipconfig Windows 98

В Windows XP следующие настройки сети:

Лог ipconfig Windows XP

Как мы видим, адрес IP везде установился 10.0.2.15, так как подключена только одна сетевая плата. MAC - адрес сетевых плат равен номерам , заданным в настройках сети виртуальных машин VirtualBox-а

Интернет на виртуальных машинах Windows 98   и Windows XP заработал.

3. Скачать инструкцию по работе с Oracle VM VirtualBox здесь: User-Manual-VirtualBox.pdf . В том числе рассказано про работу с сетью и режим NAT

4. Полезные ссылки.

-- Перевод документации VirtualBox v2

-- Oracle VM VirtualBoxUser Manual

VirtualBox и сеть. Настройки хоста

1. После установки VirtualBox на хосте Windows XP Service Pack 2 должны быть следующие сетевые настройки:

1.1.  Виртуальная сетевая плата VirtualBox Host-Only Ethernet Adapter должна присутствовать в сетевых платах в диспетчере устройств :

Диспетчер устройств

1.2 Должно быть сетевое подключение  VirtualBox Host-Only Network :

Сетевые подключения

1.3. Если в свойствах сетевого подключения VirtualBox Host-Only Network отмечен флажок  “При подключении вывести значок в области уведомлений”,

Свойства сетевого подключения

 то, если все правильно, в области уведомлений появится значок сетевого подключения:

 Значок в панели



1.4.  В VirtualBox-е Файл – Свойства-Сеть- VirtualBox Host-Only Ethernet Adapter детали виртуальной сети хоста следующие:

Настройки Адаптера

Настройки DHCP сервера

1.5. В сетевом подключении  VirtualBox Host-Only Network  в свойствах TCP/IP должно стоять:

Настройки TCP/IP  протокола

IP –адрес и маска подсети здесь должны быть равны адресу и маске подсети в свойствах виртуальной сети хоста (свойства адаптера) из пункта 1.4. Они взаимосвязаны. Если меняешь в одном месте,  то меняется и в другом. Во всяком случае, в версии 4.1.0.r73009 VirtualBox  это так.

1.6. Сетевые команды.

1.6.1. Команда ipconfig /all > LogIpconfigAll  в части VirtualBox дает следующее:

Лог ipconfig



1.6.2. Команда ping 192.168.56.1  -t  выполняется:

Скриншот команды ping

1.6.3. Для выполнения сетевых команд сделал bat-файлы. Скачать bat-файлы сетевых команд вместе с скриншотами результатов их выполнения можно здесь:  NetComand.rar
